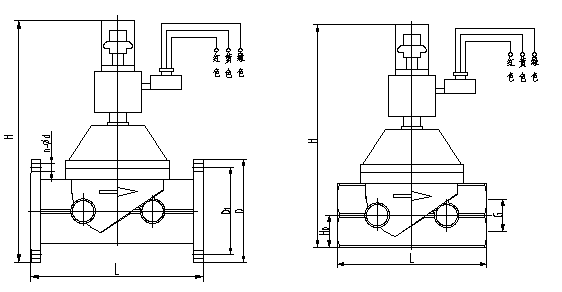

| 通径DN(mm) |
法 兰 接 口 |
L | H | D | D1 | N-D |
| 40 | 230 | 307 | 150 | 110 | 4-18 | |
| 50 | 230 | 307 | 165 | 125 | 4-18 | |
| 65 | 290 | 365 | 185 | 145 | 4-18 | |
| 80 | 310 | 390 | 200 | 160 | 8-18 | |
| 100 | 350 | 410 | 220 | 180 | 8-18 | |
| 150 | 480 | 640 | 285 | 240 | 8-22 | |
| 200 | 600 | 670 | 340 | 295 | 12-22 | |
| 250 | 622 | 700 | 405 | 355 | 12-26 | |
| 300 | 698 | 730 | 460 | 410 | 12-26 |
技术参数
适用介质：天然气、人工煤气、液化石油气、焦炉煤气及其他低腐蚀性介质
最大工作压力（Mpa)：0.05MPa——0.4MPa
电源电压：AC220V/50Hz DC 24V 其他电压规格可订做
法兰公称压力：PN1.6MPa
阀体材质：铸造铝合金、铸钢
密封材质：丁腈橡胶
关闭时间：＜1s
打开方式：手动复位
控制信号：脉冲输出
环境温度：-20℃——60℃
安装方式：垂直安装或水平安装
防护等级：IP54
防爆标志：Ex mb IIT4 Gb
产品特点
DRQF系列电磁式燃气紧急切断阀是一种广泛应用于城镇居民，商业和工业企业燃气供气管网配套安全装置，可与各种可燃气体报警器或报警器控制装置兼容配套使用。
本产品是公司拥有发明专利的新产品，采用独特的机械自锁机构，性能稳定可靠，多种关阀控制方式：通电关闭、断电关闭、信号关阀、手动关阀。先进的先导式结构，可保证阀门带压开启，动作顺畅。
公司研发制造的DRQF系列电磁式紧急切断阀满足下列法律法规和相关标准要求；
国家标注GB 50028—2006《城镇燃气设计规范》
国家标准GB 3836.1—2010《爆炸性环境，第1部分:设备通用要求》
国家标准GB 3836.9—2006《爆炸性气体环境用电气设备 第9部分 浇封型“m”》
机械行业标准JB/T 7352 2010《工业过程控制系统用电磁阀》
住房和城乡建设部标准CJ/T 394 2012《电磁式燃气紧急切断阀》
实物图拍摄型号DRQF40A
DN80燃气紧急切断阀
DN150燃气紧急切断阀
型号DRQF50D燃气紧急切断阀
DN80燃气紧急切断阀
DN150燃气紧急切断阀
